Elastic stack之EFK安装

发表于 | 更新于 | 分类于 | 阅读次数： | 阅读次数： 40

试验环境

本次试验的elastic stack软件都为7.0.1版本，现在官网最新的为7.1版本，用户可在官方下载下载地址。

主机名 ip地址 服务
efk-node1 192.168.20.211 elasticsearch、kibana、jdk8
efk-node2 192.168.20.212 elasticsearch、cerebro、jdk8
real-server 192.168.20.250 filebeat

环境准备

安装JDK

elasticsearch需要jdk环境的支持，7.0.1版本默认已经自带JDK了，但是为了日后扩展问题，我们还是手动配置一边JDK环境。以下操作在efk-node1和efk-node2主机上进行：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
# 下面下载链接因授权问题，需用户前往JDK官网下载
$ wget https://download.oracle.com/otn/java/jdk/8u171-b12/478a62b7d4e34b78b671c754eaaf38ab/jdk-8u171-linux-x64.tar.gz

$ tar zxvf jdk-8u171-linux-x64.tar.gz -C /usr/local/

$ cat >> /etc/profile << EOF
export JAVA_HOME=/usr/local/jdk1.8.0_171
export CLASSPATH=.:$JAVA_HOME/lib/dt.jar:$JAVA_HOME/lib/tools.jar
export PATH=$JAVA_HOME/bin:$PATH
EOF

$ source /etc/profile

# 验证JDK, JDK配置完成
$ java -version
java version "1.8.0_171"
Java(TM) SE Runtime Environment (build 1.8.0_171-b11)
Java HotSpot(TM) 64-Bit Server VM (build 25.171-b11, mixed mode)

设置服务器的最大文件数

1
2
3
4
5
6
$ cat >> /etc/security/limits.conf << EOF
 * soft nofile 655350
 * hard nofile 655350
 * soft nproc 655350
 * hard nproc 655350
EOF

设置服务器打开的最大进程数

1
2
3
4
$ cat > /etc/security/limits.d/20-nproc.conf << EOF
*          soft    nproc     4096
root       soft    nproc     unlimited
EOF

设置nmap数量对虚拟内存的支持

1
2
3
4
5
$ cat >> /etc/sysctl.conf << EOF
vm.max_map_count=262144
EOF

$  sysctl -p

本地host解析

1
2
3
4
5
cat >> /etc/hosts << EOF
efk-node1 192.168.20.211
efk-node2 192.168.20.212
real-server 192.168.20.250
EOF

安装elasticsearch

以下操作在efk-node1和efk-node2主机上进行：

下载和解压

1
2
3
4
5
6
7
8
# 创建elastic工作目录
$ mkdir /elastic && cd /elastic

# 下载elasticsearch tar包
$ wget https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-7.0.1-linux-x86_64.tar.gz

# 解压到当前/elastic目录
$ tar zxvf elasticsearch-7.0.1-linux-x86_64.tar.gz

修改配置文件

下面只列出已配置的参数

1
2
3
4
5
6
7
8
9
10
11
$ cat elasticsearch-7.0.1/config/elasticsearch.yml | egrep -v "^$|^#"
  cluster.name: efk-cluster     # 集群名称
  node.name: efk-node1          # 节点名称，212服务器改成efk-node2
  path.data: /var/lib/elasticsearch     # elasticsearch数据目录
  path.logs: /var/log/elasticsearch     # elasticsearch日志目录
  network.host: 0.0.0.0                 # elasticsearch绑定的地址
  http.port: 9200                       # elasticsearch绑定的端口
  discovery.seed_hosts: ["efk-node1", "efk-node2"]  #集群发现
  cluster.initial_master_nodes: ["efk-node1", "efk-node2"]  #第一次访问初始的集群节点
  xpack.security.enabled: true          # ssl\tls安全参数
  xpack.security.transport.ssl.enabled: true    # ssl\tls安全参数

创建运行elasticsearch用户

elasticsearch默认是不运行root用户运行的，因此我们得创建一个新用户来运行elasticsearch。

1
2
$ useradd elastic
$ passwd elastic

创建依赖文件

1
2
3
4
5
6
7
8
9
10
$ mkdir /var/log/elasticsearch      # 创建日志目录

$ mkdir /var/lib/elasticsearch      # 创建数据目录

$ touch /var/run/elasticsearch.pid  # 创建进程文件

$ chown -R elastic.elastic /elastic # 修改elastic工作目录所有者
$ chown -R elastic.elastic /var/log/elasticsearch && \
chown -R elastic.elastic /var/lib/elasticsearch && \
chown -R elastic.elastic /var/run/elasticsearch.pid   # 相关目录所有者都修改成运行elasticsearch服务的用户

准备elasticsearch systemctl文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
[Unit]
Description=Elasticsearch
Documentation=http://www.elastic.co
Wants=network-online.target
After=network-online.target

[Service]
Environment=JAVA_HOME=/usr/local/jdk1.8.0_171
User=elastic
Group=elastic
ExecStart=/elastic/elasticsearch-7.0.1/bin/elasticsearch -p /var/run/elasticsearch.pid

LimitNOFILE=65535
LimitNPROC=65535
LimitAS=infinity
LimitFSIZE=infinity

[Install]
WantedBy=multi-user.target

启动elasticsearch

1
2
3
4
5
$ systemctl daemon-reload           # 加载systemctl配置文件

$ systemctl start elasticsearch     # 启动elasticsearch

$ systemctl enable elasticsearch    # 设置开机启动elasticsearch

Tips: elasticsearch7.0.1安装完默认自带基础版的X-Pack功能，使用铂金版的需要购买或者参考破解X-pack进行破解。

验证集群状态

通过上面的配置，我们的elasticsearch服务器已经启动，并且默认监听在9200和9300端口。
9200端口: 为web访问提供服务；9300端口：为集群节点提供通信。

1
2
3
4
5
6
7
8
9
10
# 验证集群节点数，其中master为*的代表该节点为主节点
$ curl http://192.168.20.211:9200/_cat/nodes?v
ip             heap.percent ram.percent cpu load_1m load_5m load_15m node.role master name
192.168.20.212           10          39   0    0.00    0.01     0.05 mdi       -      efk-node2
192.168.20.211           18          37   0    0.00    0.01     0.05 mdi       *      efk-node1

# 验证集群健康状态，status为green表示正常
$ curl http://192.168.20.211:9200/_cat/health?v
epoch      timestamp cluster        status node.total node.data shards pri relo init unassign pending_tasks max_task_wait_time active_shards_percent
1558517253 09:27:33  efk-cluster green           2         2      6   3    0    0        0             0                  -                100.0%

由上可知，我们的elasticsearch集群已经正常工作了，并且在2台集群节点下/var/lib/elasticsearch目录下都有相同的数据。更多关于elasticsearch REST API请参考官方说明。
cluster apis _cat apis Search apis Document apis

安装 Kibana

以下操作只在efk-node1主机上进行：

下载和解压

1
2
3
4
5
6
7
8
# 进入elastic工作目录
$ cd /elastic

# 下载kibana tar包
$ wget https://artifacts.elastic.co/downloads/kibana/kibana-7.0.1-linux-x86_64.tar.gz

# 解压到当前/elastic目录
$ tar zxvf kibana-7.0.1-linux-x86_64.tar.gz

修改配置文件

下面只列出已配置的参数

1
2
3
4
5
6
7
8
9
10
11
12
$ cat kibana-7.0.1-linux-x86_64/config/kibana.yml | egrep -v "^$|^#"
  server.port: 5601           # kibana服务端口
  server.host: "0.0.0.0"      # kibana服务地址
  elasticsearch.hosts: ["http://192.168.20.201:9200"]  # es访问地址，kibana需要和它通信
  elasticsearch.username: "elastic"            # es帐号，如果是X-pack铂金版可配
  elasticsearch.password: "pyker123456"        # es密码，如果是X-pack铂金版可配
  elasticsearch.logQueries: true               # 查询日志是否发送到ES，配合logging.json: true
  pid.file: /var/run/kibana.pid                # kibana的进行id文件
  logging.dest: /var/log/kibana.log            # kibana日志文件
  logging.json: true                           # 以json格式输出日志
  logging.verbose: true                        # 记录所有事件，包括系统使用信息和所以请求
  i18n.locale: "zh-CN"                         # 设置kibana为中文

创建依赖文件

1
2
3
4
5
6
7
$ touch /var/log/kibana.log      # 创建日志文件

$ touch /var/run/kibana.pid      # 创建进程文件

$ chown -R elastic.elastic /elastic && \
chown -R elastic.elastic /var/log/kibana.log && \
chown -R elastic.elastic /var/run/kibana.pid     # 修改elastic工作目录及相关工作文件所有者

Tips：默认Kibana是支持root运行的，我这里为了统一elasticsearch运行环境所以打算elastic用户运行。

准备kibana systemctl文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
[Unit]
Description=Kibana
Documentation=http://www.elastic.co
Wants=network-online.target
After=network-online.target

[Service]
User=elastic
Group=elastic
ExecStart=/elastic/kibana-7.0.1-linux-x86_64/bin/kibana
Restart=always

[Install]
WantedBy=multi-user.target

启动kibana

1
2
3
4
5
$ systemctl daemon-reload           # 加载systemctl配置文件

$ systemctl start kibana            # 启动kibana

$ systemctl enable kibana           # 设置开机启动kibana

Kibana默认监控在5601端口上，此时可以通过http://192.168.20.211:5601访问kibana。

安装cerebro可视化集群管理工具

cerebro是一个使用Scala，Play Framework，AngularJS和Bootstrap构建的开源（MIT许可）elasticsearch web可视化的监控工具，Github项目
以下操作只在efk-node2主机上进行：

下载和解压

请前往https://github.com/lmenezes/cerebro/releases地址下载cerebro工具

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
$ tar zxvf cerebro-0.8.3.tgz
$ vim cerebro-0.8.3/conf/application.conf
# 设置cerebro密码登陆认证
auth={
    type: basic
    settings: {
        username="admin"
        password="pyker123456"
    }
}
# 文件最后配置elasticsearch地址
hosts = [
  {
    host = "http://192.168.20.211:9200"
    name = "efk-cluster"
  },

准备cerebro systemctl文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
[Unit]
Description=Cerebro
After=network.target

[Service]
Environment=JAVA_HOME=/usr/local/jdk1.8.0_171
User=elastic
Group=elastic
LimitNOFILE=65535
ExecStart=/elastic/cerebro-0.8.3/bin/cerebro -Dconfig.file=/elastic/cerebro-0.8.3/conf/application.conf -Dhttp.port=1234
Restart=on-failure
WorkingDirectory=/elastic/cerebro-0.8.3

[Install]
WantedBy=multi-user.target

命令启动cerebro

1
2
# 默认9000端口
$ nohup ./bin/cerebro -Dhttp.port=1234 -Dhttp.address=192.168.20.212 &

systemctl方式启动cerebro

1
2
3
4
5
$ systemctl daemon-reload           # 加载systemctl配置文件

$ systemctl start cerebro           # 启动cerebro

$ systemctl enable cerebro          # 设置开机启动cerebro

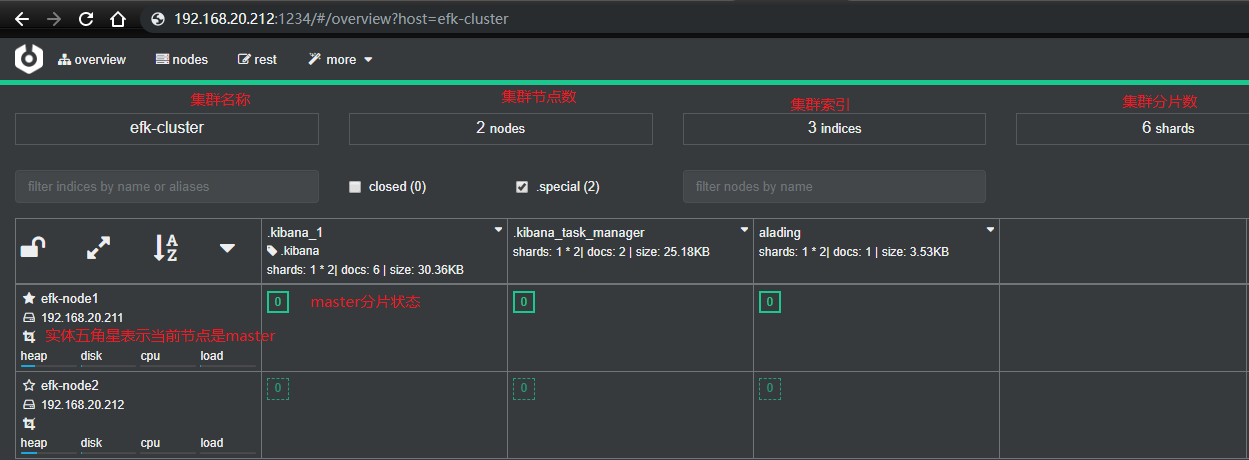

访问cerebro

通过浏览器访问http://192.168.20.212:1234就可以cerebro工具了。该工具详细的显示了es集群状态、节点数、索引数、分片数、文档数以及数据大小等参数。

安装filebeat

此前文档我们已经说明了关于filebeat的原理，以及一些配置文件参数。现在我们只初略的说明我们已使用的配置参数。以下操作只在real-server主机上进行：（也就是我们业务所跑的服务器，我们要抓取的是业务日志，所以当然是安装在业务服务器上咯）

下载和解压

1
2
3
4
5
6
7
8
# 进入elastic工作目录
$ mkdir /elastic &&& cd /elastic

# 下载kibana tar包
$ wget https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-7.0.1-linux-x86_64.tar.gz

# 解压到当前/elastic目录
$ tar zxvf filebeat-7.0.1-linux-x86_64.tar.gz

本例我们使用filebeat监控tomcat日志和nginx日志

修改配置文件

以配置文件方式支持tomcat日志输入

下面只列出已配置的参数，关于参数说明，请参考此前文档

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
$ cat filebeat-7.0.1-linux-x86_64/filebeat.yml
filebeat.inputs:
- type: log
  enabled: true
  paths:
    - /usr/local/tomcat/logs/catalina.out   # 监控tomcat控制台catalina.out日志文件
  fields:
    log_topic: tomcat_access_logs
  exclude_lines: ['收到ping的消息']
  multiline.pattern: '^[[:space:]]+|^Caused by:'
  multiline.negate: false
  multiline.match: after
  ignore_older: 0
  close_inactive: 2m

- type: log
  enabled: true
  paths:
    - /usr/local/tomcat/logs/localhost_access.*  # 监控tomcat访问localhost_access日志文件
  fields:
    log_topic: tomcat_catalina_logs
filebeat.config.modules:
  path: ${path.config}/modules.d/*.yml
  reload.enabled: true
setup.template.settings:
  index.number_of_shards: 1
setup.kibana:
  host: "192.168.20.211:5601"
output.elasticsearch:     # 我们这里直接输出到ES，当然也可以输出到logstash、kafka等中间件
  hosts: ["192.168.20.211:9200"]
  #protocol: "https"
  username: "elastic"
  password: "pyker123456"
processors:
  - add_host_metadata: ~
  - add_cloud_metadata: ~

catalina.out和localhost_access都需要使用一定的格式。方便filebeat处理多行事件日志。

以模版方式支持nginx日志输入

默认filebeat自带诸多服务日志模版，如：nginx、redis、apache、IIS、kafka等等。默认都在filebeat解压后module、modules.d目录中。

1
2
3
4
5
6
7
8
$ cat /elastic/filebeat-7.0.1-linux-x86_64/modules.d/nginx.yml.disabled
- module: nginx
  access:
    enabled: true
    var.paths: ["/data/wwwlogs/access.log*"]  # 配置nginx实际的访问日志路径，多个文件逗号分开
  error:
    enabled: true
    var.paths: ["/data/wwwlogs/error_nginx.log*"]  # 配置nginx实际的错误日志路径

启动nginx模版

1
2
3
4
5
6
7
8
9
10
11
12
$ cd /elastic/filebeat-7.0.1-linux-x86_64
$ ./filebeat modules enable nginx

$ ./filebeat modules list     # 列出已启动和未启动的模版
Enabled:
nginx
system

Disabled
apache
auditd
...

准备filebeat systemctl文件

1
2
3
4
5
6
7
8
9
10
11
12
[Unit]
Description=Filebeat sends log files to Logstash or directly to Elasticsearch.
Documentation=https://www.elastic.co/products/beats/filebeat
Wants=network-online.target
After=network-online.target

[Service]
ExecStart=/elastic/filebeat-7.0.1-linux-x86_64/filebeat -c /elastic/filebeat-7.0.1-linux-x86_64/filebeat.yml
Restart=always

[Install]
WantedBy=multi-user.target

启动filebeat

1
2
3
4
5
$ systemctl daemon-reload           # 加载systemctl配置文件

$ systemctl start filebeat            # 启动filebeat

$ systemctl enable filebeat           # 设置开机启动filebeat

至此简单的EFK集群搭建完成。在生成环境中 我们还会在filebeat和elasticsearch中间加入kafka和logstash来提高日志数据的高效传输和更强的日志过滤功能，而kafka又可以配置成集群模式。

在当前文档中我们并未说明kibana如何使用，请参考官方使用教程

Powered By Valine
v1.5.2
